Be- und Entlüftung

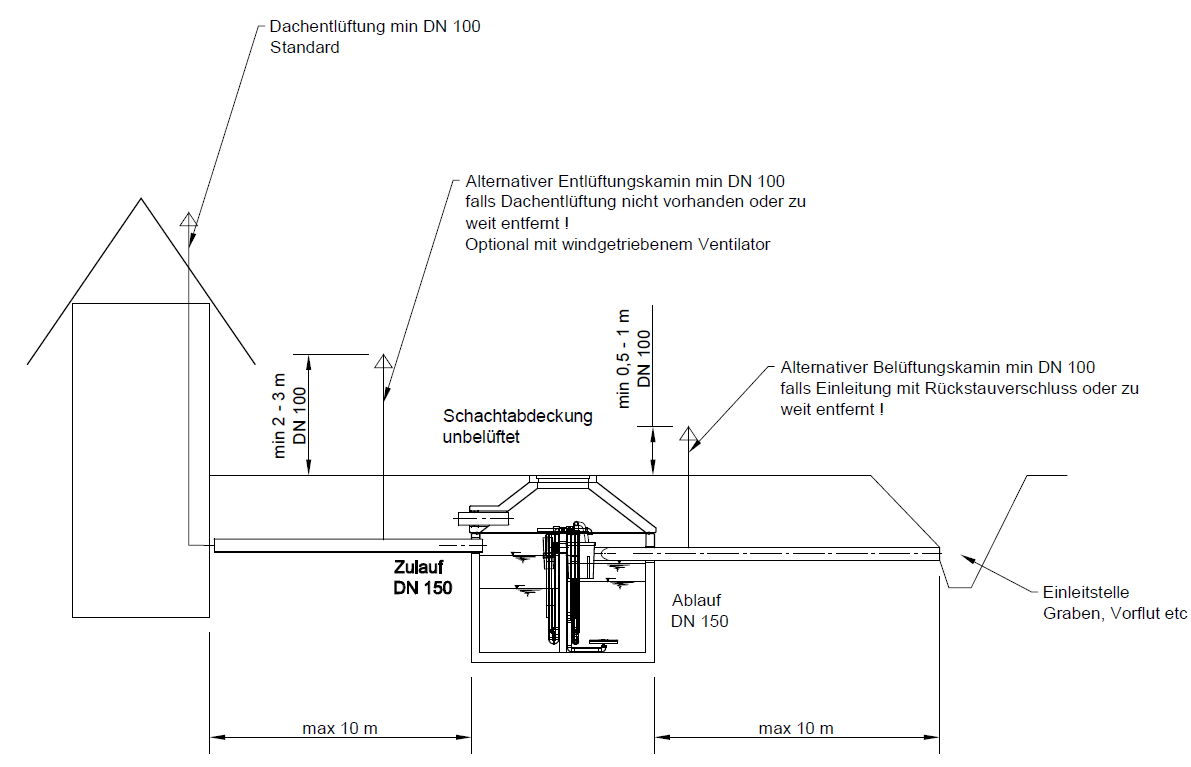

Be- und Entlüftung von Kläranlagen Nach DIN 1986 sind Kläranlagen über Dach zu entlüften. Dies geschieht in der Regel über die Zulaufleitung zur Kläranlage. Der Mindestquerschnitt beträgt DN 150. Die Leitung geht im Gebäude in die Fallleitung mit einem Mindestquerschnitt von DN 100 über. Die Leitung wird zur Entlüftung bis über das Dach hinausgeführt. Je höher die Entlüftungsöffnung liegt, desto besser ist die Saugwirkung in der Leitung. Die Luftaustrittsöffnung sollte mit einer Haube geschützt sein. Die Belüftung erfolgt über die Ansaugung der Luft durch die Ablaufleitung. Es ist darauf zu achten, dass der Auslauf frei ist. Bei nachgeschalteten Versickerungen oder dem Einbau von Rückschlagklappen ist ein zusätzlicher Abgang zur Luftansaugung zu schaffen. Bei fachgerechter Installation ist eine gut funktionierende Entlüftung vorhanden. Eine Unterbrechung der Entlüftung, ein offener Syphon oder Verstopfungen können zu Geruchsbelästigungen im Haus führen. Bei nicht fachgerechter Ausführung der Be- und Entlüftung kann Betonkorrosion auftreten. Eine Beeinträchtigung der Reinigungsleistung ist ebenfalls möglich. Falls eine Entlüftung über Dach nicht möglich oder zu weit entfernt ist, müssen Entlüftungsleitungen DN 100 von den Behältern auf möglichst kurzem Weg zu einer geeigneten Stelle in einer Entfernung von maximal 10 m und mit einer Höhe von mindestens 2–3 m über Geländeoberkante herausgeführt werden. Alternativ kann ein windgetriebener Ventilator angeschlossen werden.

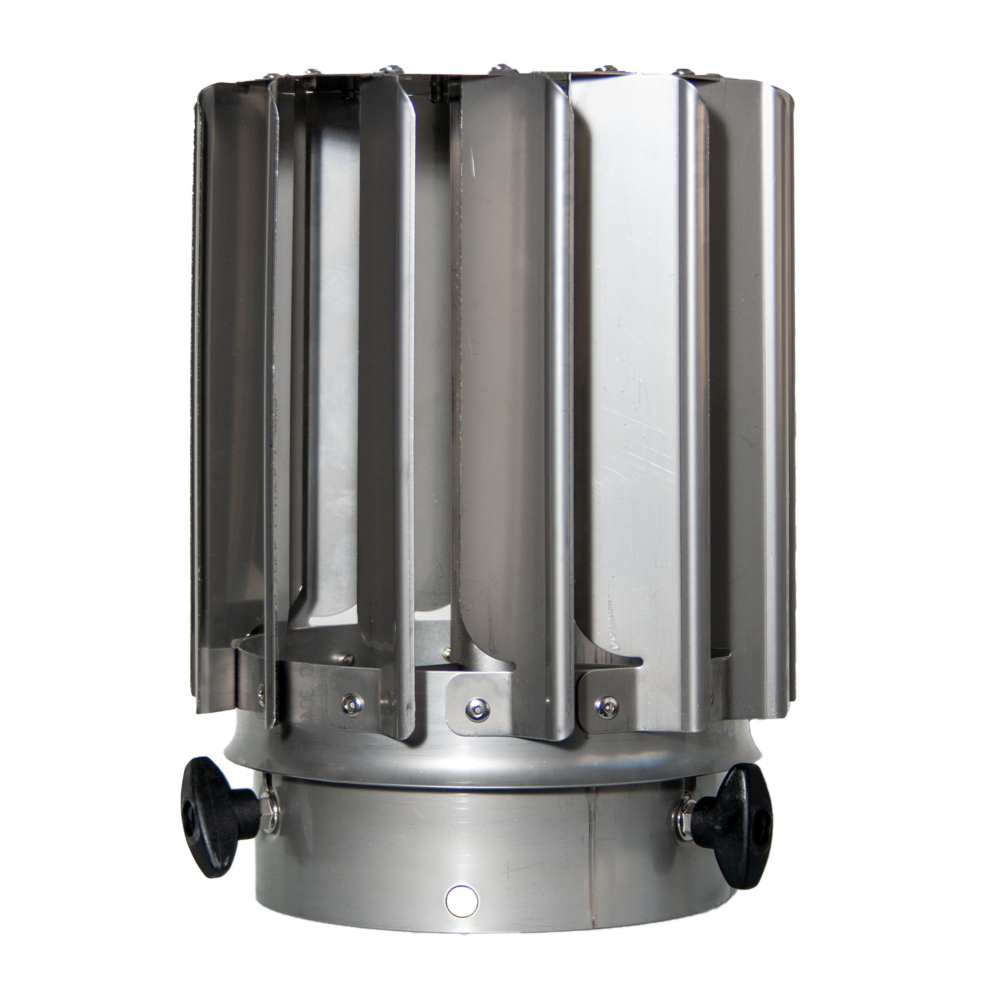

Windventilator S DN 75/110 Alu

Technische Daten

  • Material Alu/Edelstahl
  • Fördermenge ca. 100 m3/h bei einer Windgeschwindigkeit von 5 m/s
  • Anschlussnennweite DN 75 DN 100

Windventilator L DN 150 VA

Technische Daten

  • Material Edelstahl
  • Fördermenge ca. 100 m3/h bei einer Windgeschwindigkeit von 2 - 4 m/s

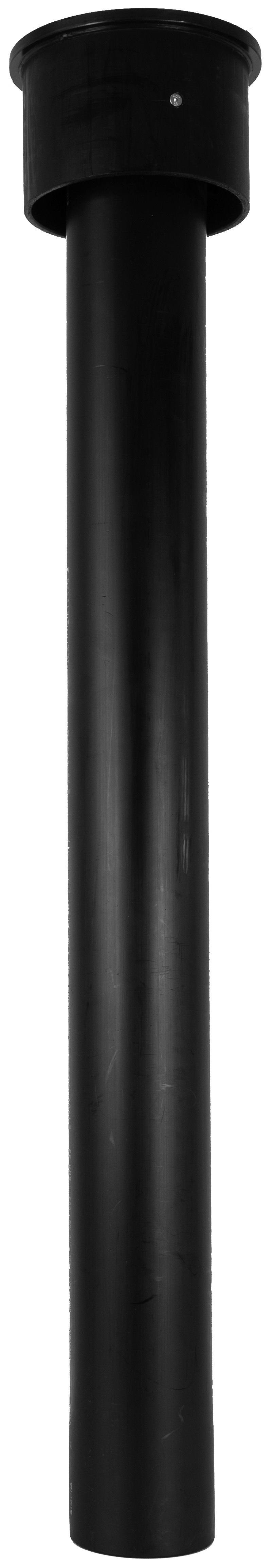

Lüftungsrohr mit Haube DN 100 PE 1,0 m

Technische Daten

  • Material PEHD
  • DN 100
  • L = 1 m

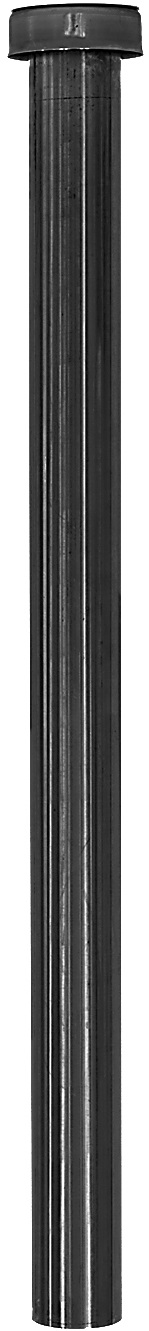

Entlüftungsrohr DN 100 VA 1,50 m

Technische Daten

  • Material Edelstahl V2A
  • DN 100
  • L = 1,50 m
